Válvula de Compuerta de Asiento Elástico EN 1074-1/2 (Hierro Dúctil)

La válvula de compuerta de asiento elástico Metalsin, fabricada estrictamente bajo las normativas europeas EN 1074-1 y EN 1074-2, representa la solución de ingeniería más confiable para el aislamiento y seccionamiento de flujos en redes de agua potable e infraestructura hídrica general en Latinoamérica.

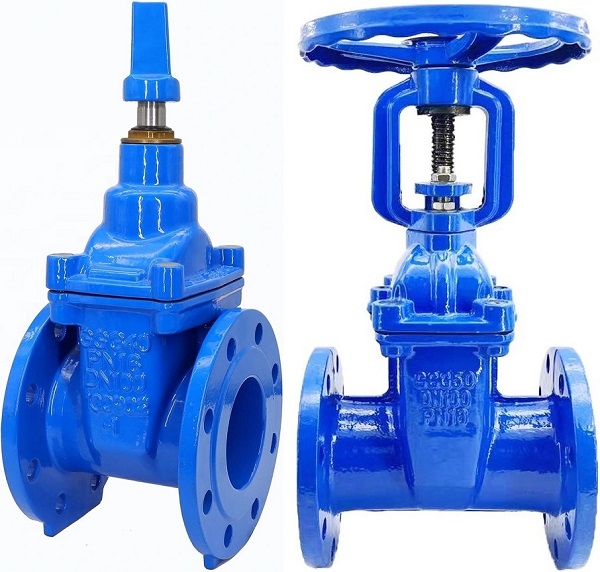

Válvulas de compuerta de hierro dúctil con asiento elástico según EN 1074-1 y 1074-2; diseño de vástago no ascendente (izquierda) y vástago ascendente (derecha), con bridas con resalte (RF), para proyectos de abastecimiento de agua.

Con opciones de vástago no ascendente (VNA) o vástago ascendente tipo OS&Y, nuestras válvulas garantizan una estanqueidad absoluta (Cero Fugas) y una pérdida de carga mínima, optimizando la eficiencia de las líneas de conducción.

🛠️ Especificaciones Técnicas

🔩 Componentes y Materiales de Construcción

💡 Nota de Ingeniería: Todos los materiales utilizados por Metalsin cuentan con trazabilidad certificada desde el origen de la fundición.

• Cuerpo y Bonete: Hierro Dúctil EN-GJS-500-7 (Fundición Dúctil GGG50).
• Eje / Vástago: Acero Inoxidable de alta resistencia (X20Cr13 / AISI 420 o AISI 304 / AISI 316 bajo pedido).
• Compuerta (Cuña): Hierro Dúctil + Vulcanizado integral en EPDM (Certificación para agua potable).
• Tuerca del Vástago: Latón de alta calidad o Bronce (resistente al desgaste y libre de zincado frágil).
• Sellos del Eje: O-rings de NBR/EPDM reemplazables bajo presión de trabajo de acuerdo con las normativas de mantenimiento fluido.

🔄 Opciones de Accionamiento y Configuración

Para adaptarse a las diversas topografías y requerimientos mecánicos de los proyectos hídricos en América Latina, Metalsin ofrece múltiples métodos de operación:

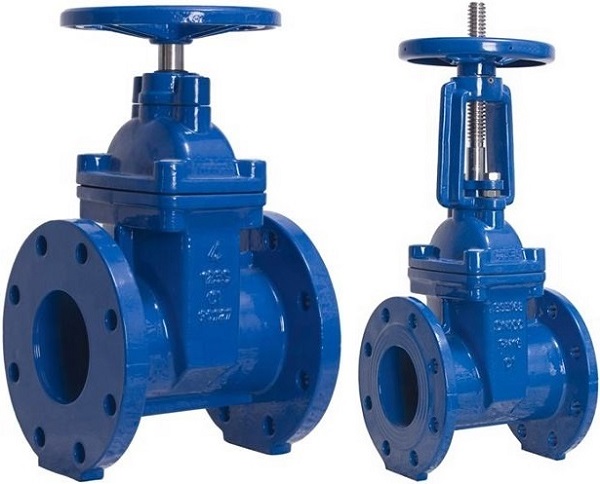

Válvulas de compuerta de hierro dúctil Metalsin fabricadas según EN 1171/ EN 1074-2, con dimensiones según EN 558, BS 5163 e ISO 5752 para agua potable.

• Volante Manual (Handwheel): Configuración estándar para montaje en superficie o cámaras de válvulas visibles.
• Dado de Operación / Cuadradillo (Square Nut): Ideal para instalaciones enterradas (underground), operadas desde la superficie mediante extensiones de vástago y llaves de T.
• Caja de Reductores (Gearbox): Recomendada para grandes diámetros (DN350 hacia arriba) para minimizar el esfuerzo del operador.
• Preparación para Actuador Eléctrico: Brida superior mecanizada según la norma ISO 5210, lista para el acoplamiento directo de actuadores multivuelta automáticos (AUMA, ROTORK, etc).

🎯 Aplicaciones Principales

• Sistemas de distribución y aducción de agua potable municipal.
• Líneas de conducción en plantas de tratamiento de agua potable (PTAP) y aguas servidas (PTAR).
• Proyectos de irrigación agrícola a gran escala.
• Sistemas de protección contra incendios industriales.
• Líneas tecnológicas en plantas desalinizadoras (con configuraciones especiales en SS316/Dúplex).

📥 Soporte de Ingeniería para Licitaciones y Proyectos

¿Está preparando un pliego de condiciones, una propuesta técnica o una Lista de Materiales (BOQ) para una licitación pública o privada?

En Metalsin optimizamos sus tiempos de aprobación. Póngase en contacto con nuestros ingenieros de ventas para recibir de forma inmediata: Planos técnicos detallados en formato PDF y archivos CAD (.DWG). Fichas técnicas completas (Data Sheets) personalizadas para su proyecto. Certificaciones de materiales y cotizaciones competitivas FOB / CIF.
